除塵器儲灰斗船型好還是錐型好
添加時間：2025-11-09 | 文章錄入：秩名 | 文章來源：原創
選擇除塵器儲灰斗時，船型灰斗和錐型灰斗各有特點，主要區別體現在結構、排灰方式、適用工況、空間利用率和成本等方面。以下是對兩者關鍵區別的詳細分析：
結構形狀與空間占用

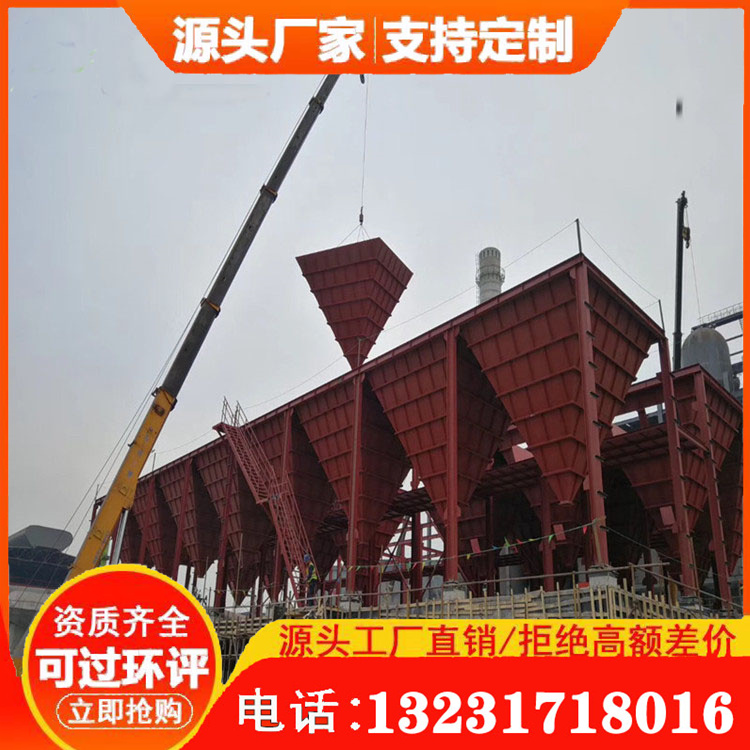

錐型灰斗：
形狀： 標準的倒圓錐形或角錐形。
空間占用：錐體部分需要較大的垂直空間（高度）才能形成足夠陡峭的傾角（通常 >60°，理想 >70°）以保證粉塵順利滑落。
下部接口： 出口通常為圓形法蘭，連接旋轉閥（星型卸料器）或雙翻板閥等鎖風卸灰裝置。

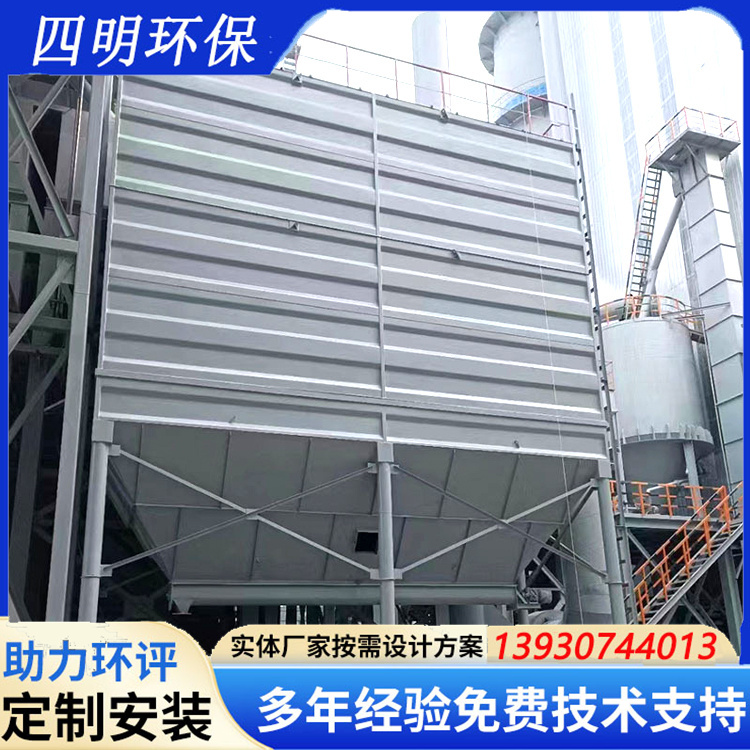

船型灰斗：
形狀：頂部為矩形或方形（與除塵器箱體匹配），底部逐漸收縮成一條狹長的“船底”狀出灰口。
空間占用：垂直高度需求顯著低于**錐型斗。在空間受限（特別是高度不足）的應用中是主要選擇。
下部接口：出灰口為長條縫隙狀，通常連接螺旋輸送機（絞龍）或鏈式輸送機機械式輸送設備進行排灰。
2. 排灰方式與鎖風
錐型灰斗：
排灰方式：粉塵依靠重力沿陡峭的錐壁滑落至底部出口。
鎖風裝置： 直接連接旋轉閥（星型卸料器）或 雙翻板閥。這些裝置結構相對簡單，能有效隔絕氣流，防止漏風影響除塵效率。維護相對方便。
船型灰斗：
排灰方式必須配備螺旋輸送機或鏈式輸送機等連續運行的機械輸送設備。粉塵由輸送設備從狹長的出灰口刮出并輸送走。
鎖風裝置：輸送機本身通常不具備良好的鎖風能力。需要在輸送機出料端額外配置旋轉閥或雙翻板閥來實現鎖風。鎖風結構更復雜。
3. 對粉塵性質的適應性
錐型灰斗：
優點：對流動性較好、干燥、非粘性的粉塵適應性好。陡峭的錐角能有效防止架橋、積灰。
缺點：對于潮濕、粘性大、易吸潮結塊或流動性極差的粉塵，即使傾角很大，也可能發生架橋、鼠洞、粘壁等問題，導致排灰不暢。需要額外措施（如振打器、空氣炮、流化裝置）。
船型灰斗：
優點：機械輸送方式（尤其是螺旋）對粘性、潮濕、易結塊的粉塵適應性相對更強。螺旋葉片能起到一定的強制刮送和破碎結塊的作用。不易形成大的架橋空洞。
缺點：輸送機（特別是螺旋）在輸送磨琢性強的粉塵時磨損較快。螺旋也可能會壓實某些特殊粉塵。
4. 成本考量
錐型灰斗：
斗體成本：相對較低（結構簡單）。
配套設備成本： 旋轉閥/雙翻板閥成本較低。
運行維護成本： 鎖風裝置維護相對簡單。但如果需要額外防架橋設備（振打、空氣炮），會增加成本。
船型灰斗：
斗體成本： 相對復雜，成本可能略高或相當。
配套設備成本：顯著更高。必須配置螺旋/鏈式輸送機+后端的鎖風閥（旋轉閥/雙翻板閥）。輸送機成本遠高于單個旋轉閥。
運行維護成本：更高。輸送機（尤其螺旋）是運動部件，存在磨損（葉片、殼體、軸承、密封）、卡死、電機故障等風險，需要更頻繁的維護、潤滑和備件更換。能耗也高于重力排灰+旋轉閥。
5. 適用場景總結
優先選擇錐型灰斗的情況：
1. 安裝空間（高度）充足。
2. 粉塵干燥、流動性好、非粘性。
3. 對初投資和長期運行維護成本敏感。
4. 希望系統簡單可靠，維護點少。
優先選擇船型灰斗（或幾乎是唯一選擇）的情況：
1. 安裝空間高度嚴重受限（最常見原因）。
2. 粉塵具有一定粘性、潮濕、易結塊，采用錐斗即使加大角度和加振打仍可能排灰不暢。
3. 需要連續、均勻地排出大量粉塵（螺旋可連續輸送）。
4. 對斗體下方空間布局有特殊要求（如需要長距離水平輸送至集中點）。
6. 其他考慮因素
粉塵堆積角：粉塵的安息角（自然堆積角）越大，流動性越差，錐斗所需的最小傾角就越大。流動性極差的粉塵可能迫使選擇船型斗+螺旋。
除塵器大?。?大型除塵器灰斗容積大，錐斗高度會非常高，空間限制會更突出。船型斗在大型設備上應用更普遍。
維護便利性：錐斗的旋轉閥更換通常比船型斗內部的螺旋輸送機檢修更方便。螺旋輸送機檢修可能需要拆卸整個設備或開設檢修門。
選型建議流程
1. 評估空間限制（高度）： 這是最硬性的約束。如果高度不允許錐斗達到所需最小傾角（考慮粉塵特性+安全余量），則必須選船型斗。
2. 分析粉塵特性：
流動性好、干燥：錐斗是優選項。
粘性、潮濕、易結塊：需謹慎。如果空間允許，可嘗試錐斗（加大傾角+振打/流化/空氣炮）。如果效果不佳或空間不足，則選船型斗+螺旋。
3. 考慮成本與維護：在空間和粉塵特性允許的前提下，優先選擇結構更簡單、投資和運行維護成本更低的錐型灰斗+旋轉閥方案。
4. 咨詢設備供應商： 提供詳細的工況（粉塵種類、粒徑分布、含水率、溫度、堆積密度、安息角、處理風量、允許空間尺寸等），獲取專業的設計建議和方案比較。
結構形狀與空間占用
錐型灰斗：
形狀： 標準的倒圓錐形或角錐形。
空間占用：錐體部分需要較大的垂直空間（高度）才能形成足夠陡峭的傾角（通常 >60°，理想 >70°）以保證粉塵順利滑落。
下部接口： 出口通常為圓形法蘭，連接旋轉閥（星型卸料器）或雙翻板閥等鎖風卸灰裝置。
船型灰斗：
形狀：頂部為矩形或方形（與除塵器箱體匹配），底部逐漸收縮成一條狹長的“船底”狀出灰口。
空間占用：垂直高度需求顯著低于**錐型斗。在空間受限（特別是高度不足）的應用中是主要選擇。
下部接口：出灰口為長條縫隙狀，通常連接螺旋輸送機（絞龍）或鏈式輸送機機械式輸送設備進行排灰。
2. 排灰方式與鎖風
錐型灰斗：
排灰方式：粉塵依靠重力沿陡峭的錐壁滑落至底部出口。
鎖風裝置： 直接連接旋轉閥（星型卸料器）或 雙翻板閥。這些裝置結構相對簡單，能有效隔絕氣流，防止漏風影響除塵效率。維護相對方便。
船型灰斗：
排灰方式必須配備螺旋輸送機或鏈式輸送機等連續運行的機械輸送設備。粉塵由輸送設備從狹長的出灰口刮出并輸送走。
鎖風裝置：輸送機本身通常不具備良好的鎖風能力。需要在輸送機出料端額外配置旋轉閥或雙翻板閥來實現鎖風。鎖風結構更復雜。
3. 對粉塵性質的適應性
錐型灰斗：
優點：對流動性較好、干燥、非粘性的粉塵適應性好。陡峭的錐角能有效防止架橋、積灰。
缺點：對于潮濕、粘性大、易吸潮結塊或流動性極差的粉塵，即使傾角很大，也可能發生架橋、鼠洞、粘壁等問題，導致排灰不暢。需要額外措施（如振打器、空氣炮、流化裝置）。
船型灰斗：
優點：機械輸送方式（尤其是螺旋）對粘性、潮濕、易結塊的粉塵適應性相對更強。螺旋葉片能起到一定的強制刮送和破碎結塊的作用。不易形成大的架橋空洞。
缺點：輸送機（特別是螺旋）在輸送磨琢性強的粉塵時磨損較快。螺旋也可能會壓實某些特殊粉塵。
4. 成本考量
錐型灰斗：
斗體成本：相對較低（結構簡單）。
配套設備成本： 旋轉閥/雙翻板閥成本較低。
運行維護成本： 鎖風裝置維護相對簡單。但如果需要額外防架橋設備（振打、空氣炮），會增加成本。
船型灰斗：
斗體成本： 相對復雜，成本可能略高或相當。
配套設備成本：顯著更高。必須配置螺旋/鏈式輸送機+后端的鎖風閥（旋轉閥/雙翻板閥）。輸送機成本遠高于單個旋轉閥。
運行維護成本：更高。輸送機（尤其螺旋）是運動部件，存在磨損（葉片、殼體、軸承、密封）、卡死、電機故障等風險，需要更頻繁的維護、潤滑和備件更換。能耗也高于重力排灰+旋轉閥。
5. 適用場景總結
優先選擇錐型灰斗的情況：
1. 安裝空間（高度）充足。
2. 粉塵干燥、流動性好、非粘性。
3. 對初投資和長期運行維護成本敏感。
4. 希望系統簡單可靠，維護點少。
優先選擇船型灰斗（或幾乎是唯一選擇）的情況：
1. 安裝空間高度嚴重受限（最常見原因）。
2. 粉塵具有一定粘性、潮濕、易結塊，采用錐斗即使加大角度和加振打仍可能排灰不暢。
3. 需要連續、均勻地排出大量粉塵（螺旋可連續輸送）。
4. 對斗體下方空間布局有特殊要求（如需要長距離水平輸送至集中點）。
6. 其他考慮因素
粉塵堆積角：粉塵的安息角（自然堆積角）越大，流動性越差，錐斗所需的最小傾角就越大。流動性極差的粉塵可能迫使選擇船型斗+螺旋。
除塵器大?。?大型除塵器灰斗容積大，錐斗高度會非常高，空間限制會更突出。船型斗在大型設備上應用更普遍。
維護便利性：錐斗的旋轉閥更換通常比船型斗內部的螺旋輸送機檢修更方便。螺旋輸送機檢修可能需要拆卸整個設備或開設檢修門。
選型建議流程
1. 評估空間限制（高度）： 這是最硬性的約束。如果高度不允許錐斗達到所需最小傾角（考慮粉塵特性+安全余量），則必須選船型斗。
2. 分析粉塵特性：
流動性好、干燥：錐斗是優選項。
粘性、潮濕、易結塊：需謹慎。如果空間允許，可嘗試錐斗（加大傾角+振打/流化/空氣炮）。如果效果不佳或空間不足，則選船型斗+螺旋。
3. 考慮成本與維護：在空間和粉塵特性允許的前提下，優先選擇結構更簡單、投資和運行維護成本更低的錐型灰斗+旋轉閥方案。
4. 咨詢設備供應商： 提供詳細的工況（粉塵種類、粒徑分布、含水率、溫度、堆積密度、安息角、處理風量、允許空間尺寸等），獲取專業的設計建議和方案比較。
