常用電磁脈沖閥的型號及工作原理

電磁脈沖閥是布袋除塵器噴吹系統的主要配件，也是常用的配件之一，但每一種電磁閥應用的除塵器設備是不一樣的。比如單機布袋除塵器應用直角式電磁脈沖閥比較多，長袋低壓脈沖布袋除塵器應用淹沒式電磁脈沖閥居多，為何發揮的作用是一樣的，但應用的除塵器設備確是不一樣的呢，我們就要從每個閥的構造及工作原理來說起：

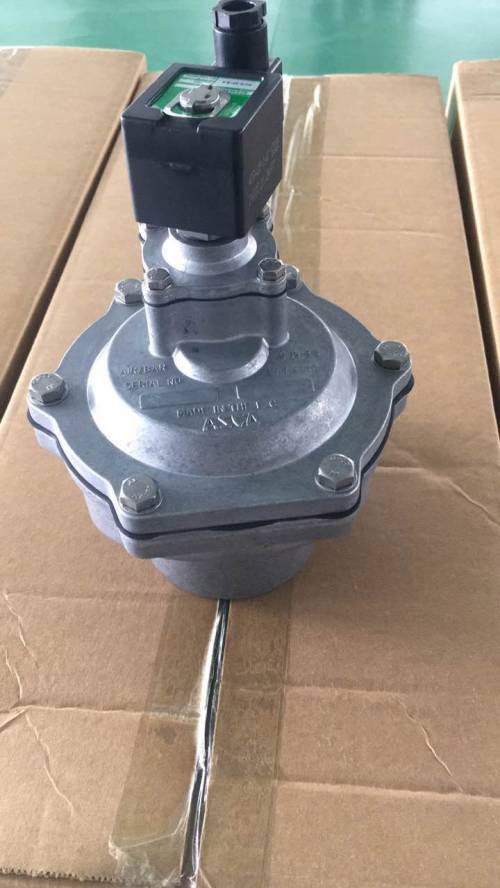

1.直角式電磁脈沖閥構造與工作原理。直角式脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室，此時氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。脈沖控制儀的電信號使電磁脈沖閥的銜鐵移動，閥后氣室放氣孔打開，后氣室聲帶失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。TMF-Z(DMF-Z)直角式電磁脈沖閥技術參數如下：適應環境：溫度-10 55℃;相對于濕度不大于85%。

2.淹沒式電磁脈沖閥構造原理。淹沒式脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓低的場合，且可降低能源消耗和延長膜片壽命。

3.直通式電磁脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥，脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向不同。直通式脈沖閥的優點是安裝方便，常用于是氣箱脈沖除塵器;缺點是氣流經過閥體阻力較大。
