脈沖袋式除塵器在濾袋上方設有噴吹管，每個噴吹管上有若干個噴吹孔，每個噴吹孔對準一個濾袋口，清灰時從脈沖閥噴出的脈沖氣流通過噴吹孔的噴射作用射入濾袋，并誘導周圍的氣體，使濾袋產生振動，加上逆氣流的作用使濾袋上的粉塵脫落下來，從而完成清灰過程。噴吹管結構設計的合理性直接影響到除塵器的使用效果和濾袋的使用壽命。
 1、噴吹管管徑
        選擇噴吹管時，其直徑與脈沖閥出氣管的管徑相當，由于無需耐壓要求，一般都選擇薄板無縫管；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取決于管的長度和材質，選用時要保證噴吹管不會因自重而彎曲即可，如3\"淹沒式脈沖閥所選用的噴吹管一般采用無縫管，外徑為?89，壁厚≤4mm。
 2、噴吹口孔徑
        噴吹口孔徑大小各生產廠家設計相差甚大，這是其使用的脈沖閥性能不同造成的，一般情況下噴吹口平均孔徑按下式計算：


    式中，?p為噴吹口平均孔徑，mm；
             C為系數，取50%~65%；
              n為噴吹孔數量；
              d為脈沖閥出口孔徑，mm。
    例如，3\"淹沒式脈沖閥出口直徑81mm，擬帶16條?160mm×6000mm濾袋，求噴吹口孔徑。
        解：

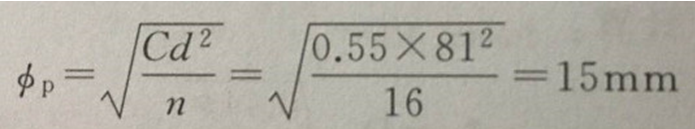

        即噴吹管的噴吹口孔徑為?15mm。
       脈沖袋式除塵器 脈沖氣流從脈沖閥噴吹后 ，沿噴吹管的長度方向上 ，其速度和靜壓力分布是不均勻的，為保證每個噴吹孔的噴氣量相當。每個噴吹口的孔徑可用下式計算：

        式中，?i為任一噴吹口的孔徑，mm；
                  ?1為噴吹口平均孔徑，mm；

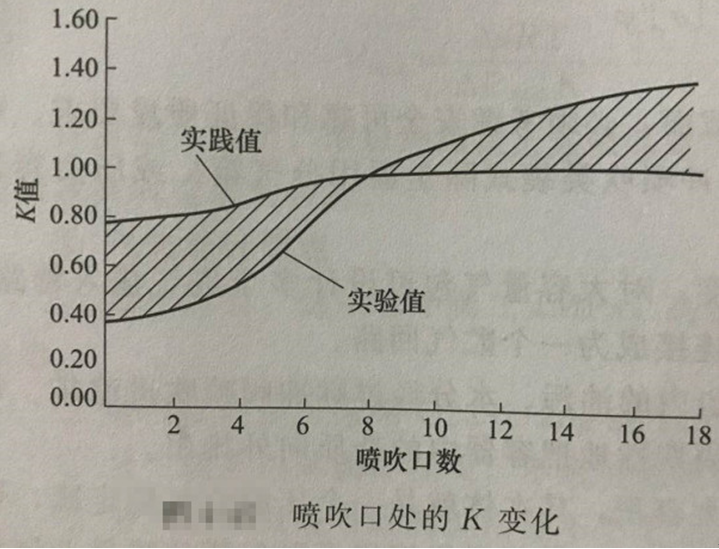

                  K為噴吹口氣流流量與平均值的比例，可參考下圖取，也可由實驗確定。

設計脈沖袋式除塵器噴吹管上噴吹孔徑的大小時，離脈沖閥遠的噴嘴孔徑小，一般比離脈沖閥近的噴嘴孔徑要小0.5~2.0mm。上例中近端3個孔取?16mm為宜
